PolylinePlus

Fusion / Resolve Fusion 的增强型路径描边 Fuse
原生路径编辑体验 + 宽度曲线 + 虚线点线 + 渐变上色 + 循环动画 + GPU 优先渲染

简介

PolylinePlus 是一个围绕“路径描边动画”设计的 Fusion 插件。

它延续了原生 PolylineMask / Polygon 一类节点的路径编辑方式，同时补上了更适合做动态图形、风格化描边和 UI 线条动画的功能：

  • 支持 Bezier 与 B-Spline 两种曲线模式

  • 支持 Solid / Dash / Dot 三种线段样式

  • 支持 Width Curve 宽度曲线控制

  • 支持纯色与渐变上色

  • 支持渐变重复、反转、偏移与映射

  • 支持路径修剪与循环运动

  • 支持 GPU 优先渲染，失败时自动回退 CPU

控件介绍

Controls 选项卡

1. 基础

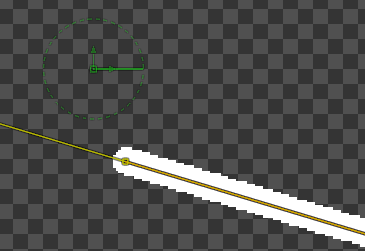

Show View Controls

控制是否在 Viewer 中显示路径控制器（隐藏视图控件）。

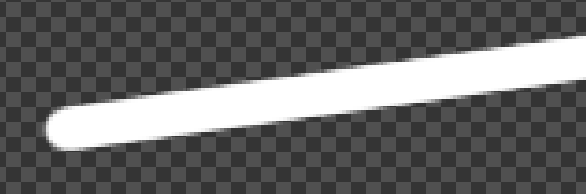

Antialias

抗锯齿开关。

默认值：关闭

说明：

  • 开启后边缘会更平滑

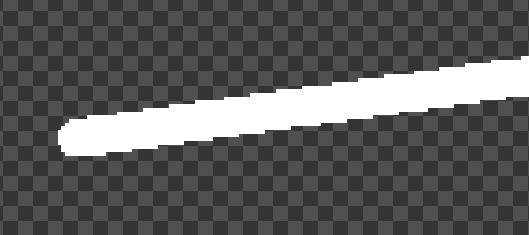

  • 关闭后边缘更硬

  • 关闭通常会更省一点性能

Level

整体透明度控制。

Thickness

线条基础粗细。

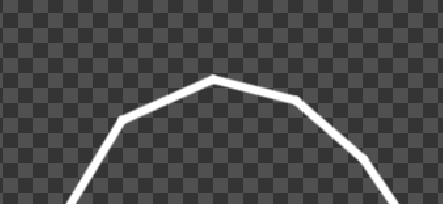

Smoothness

路径采样平滑度。

说明：

  • 值越高，曲线越圆滑

  • 值越高，复杂路径下计算量也越大

如果路径非常复杂，优先先降低 Smoothness 再看性能。

2. Border Style

Border Style

支持三种样式：

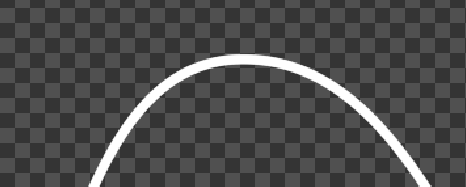

  • Solid

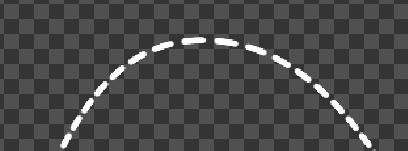

  • Dash

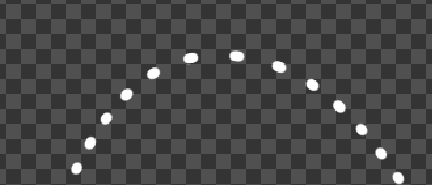

  • Dot

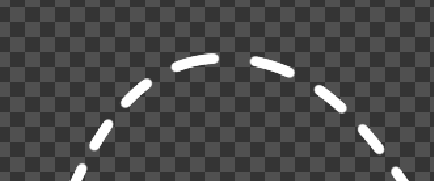

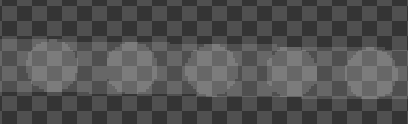

Spacing

控制虚线 / 点线之间的间隔。

规律：

  • 数值越大，间隔越大

Offset

控制虚线 / 点线沿路径的偏移位置。

3. 曲线与宽度

Width Curve Mode

控制 Width Curve 的采样方式。

模式

含义

Visible

按当前可见线段的长度去采样宽度曲线

Full Path

按整条路径总长度去采样宽度曲线

推荐理解：

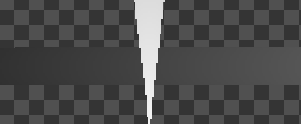

相同粗细曲线下的两种结果：

  • Visible 更适合静态调节

  • Full Path 更适合做生长动画时保持宽度逻辑稳定

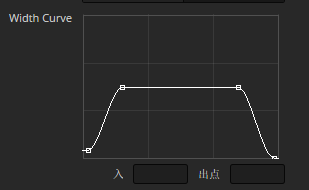

Width Curve

用曲线控制线条沿路径的粗细变化。

Curve Type

切换曲线类型（与官方节点相同）：

  • Bezier

  • B-Spline

4. Length 与 Cycle

Length

这是一个双端修剪控件。

  • 左端：控制起点修剪

  • 右端：控制终点修剪

你可以把它理解成“当前可见线段范围”。

适合做：

  • 线条生长

  • 线条消失

  • 局部描边显示

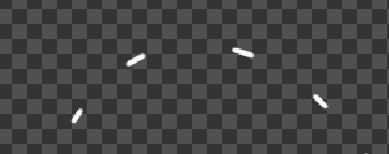

Cycle

让当前可见区间沿路径循环移动。

支持：

  • 闭合路径

  • 非闭合路径

  • Length = 0 -> 1 的完整可见范围

  • Dash / Dot 样式一起循环运动

适合做：

  • 描边流动

  • 虚线滚动

  • 点线跑动

现在 Cycle 的逻辑是“循环”，不是来回往返。

5. Transform

包含常规变换控件：

  • Center

  • Size

  • Pivot

  • Z Rotation

6. Overlap Order

Overlap Order

用于控制路径交叠时谁压谁。

可选：

  • End On Top

  • Start On Top

这个选项在下面这些情况尤其有用：

  • 路径自交

  • 多段重叠

  • 风格化描边层叠

Color 选项卡

1. Color Mode

两种颜色模式：

  • Solid

  • Gradient

Solid

可直接控制：

  • Red

  • Green

  • Blue

  • Alpha

Gradient

支持这些控件：

  • Gradient

  • Gradient Method

  • Repeat

  • Mapping

  • Reverse Gradient

  • Gradient Offset

2. Gradient 相关说明

Gradient Method

控制渐变颜色之间的插值方式（Background节点相同）。

Repeat

控制渐变超出范围后的行为。

Mapping

控制渐变如何映射到线条上。

Reverse Gradient

将渐变方向反转。

Gradient Offset

推动渐变沿映射方向偏移。

适合配合动画使用。

GPU 渲染说明

PolylinePlus 采用的是：

GPU 优先，失败回退 CPU

也就是说：

  1. 插件会优先尝试 GPU 渲染

  2. 如果 GPU 初始化失败、内核失败或运行失败

  3. 会自动切回 CPU 继续渲染

当前实现结构

需要注意的是，当前并不是“所有步骤都在 GPU 上”。

现在的结构更接近：

  • CPU：路径采样、分段准备

  • GPU：光栅绘制与主要像素渲染

所以当路径非常复杂时，即使 GPU 生效，仍然会看到一定 CPU 开销，这是正常现象。
